机台有震动需求,机台本身重量很重,需要作隔离平台与高架地板作隔离。
NON | |
---|---|
简述 | 设备机台无振动需求,设备脚位重量低于300Kg/in2不需采用 钢板或钢结构进行支撑。只需在设备脚位相对应高架地板下已 支撑脚进行支撑重量补强既可。 |
适用机台 | 脚位重量300Kg/in2以内 |

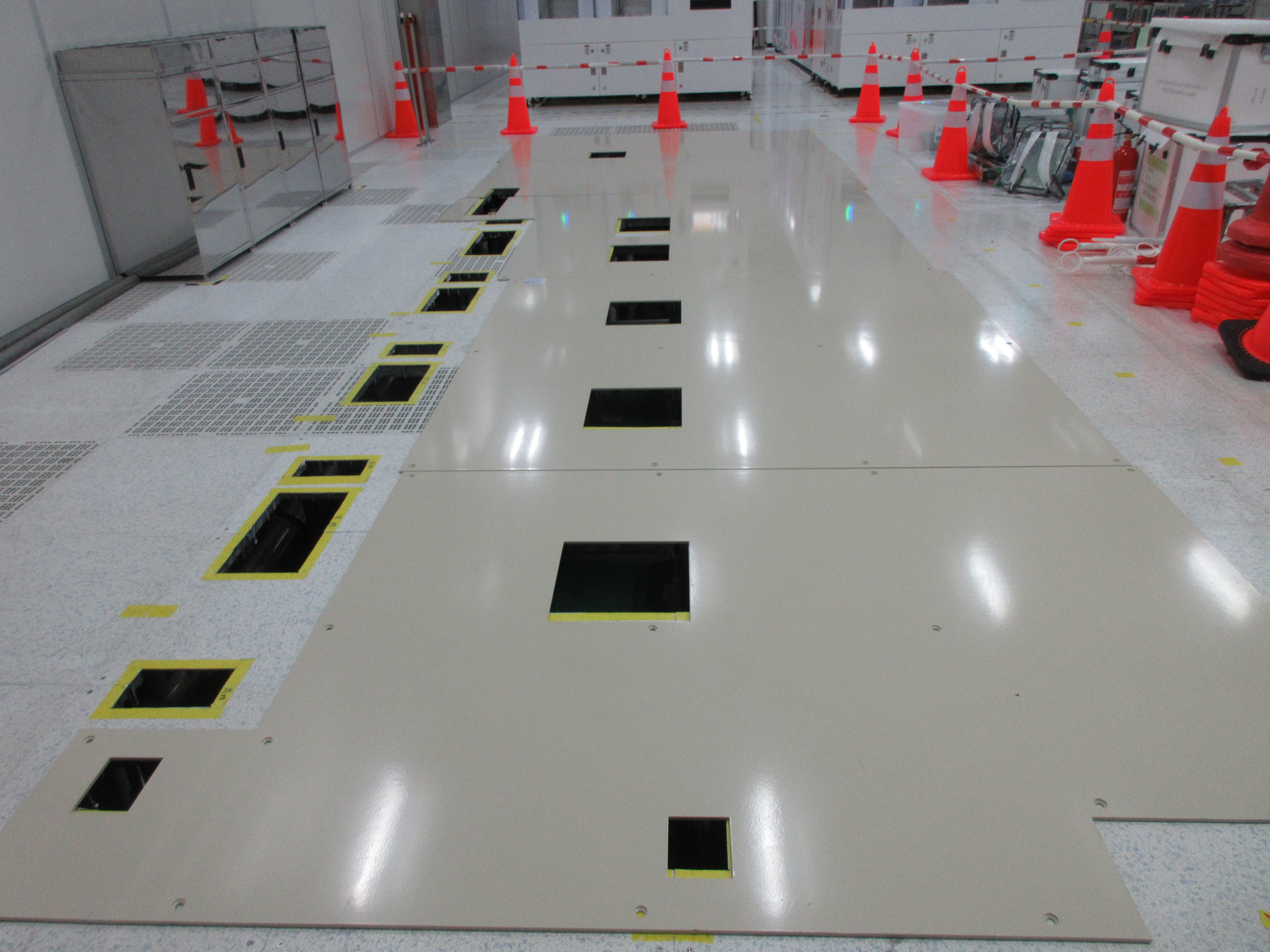

机台无震动或刚性需求,但重量稍重,以钢板分散机台重量,避免高架地板下陷。
A | |
---|---|
简述 | 设备机台无振动需求,设备脚位重量介于300Kg/in2~ 700Kg/in2间。采用分压钢板进行分压作业。 |
适用机台 | 脚位重量300Kg/in2~ 700Kg/in2以内 |

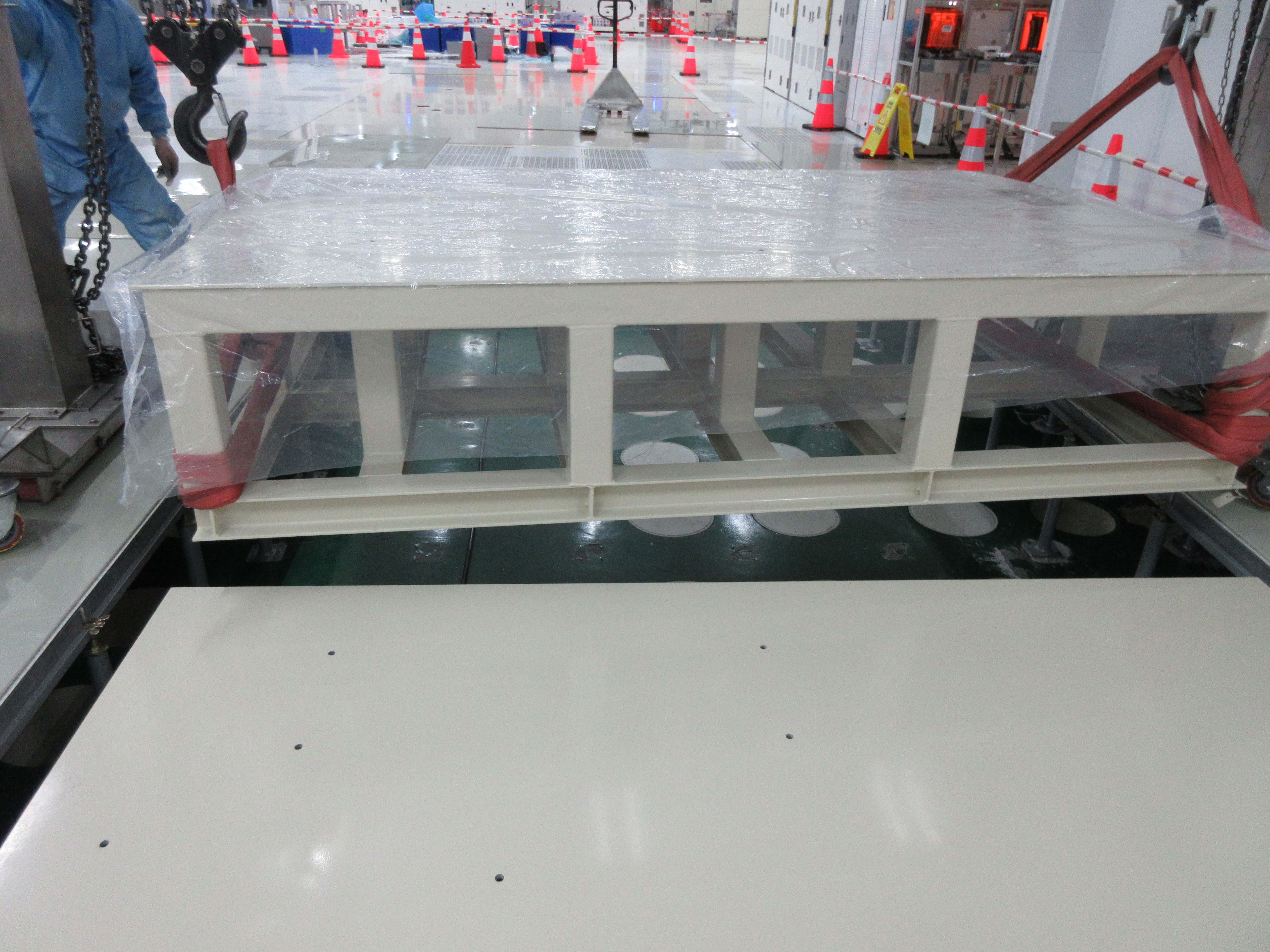

机台无震动或刚性需求,但重量很重,高架地板无法承受,必须在钢板之下作钢构补强。
B | |
---|---|
简述 | 设备机台有荷重需求或设备脚位高于700Kg/in2,高架地板无 法承载重量,需采用钢结构基础座进行承载。 |
适用机台 | 脚位重量高于700Kg/in2 |
机台本身有震动与刚性需求,或是对位移极为敏感的机台,以水泥基座来达到最佳隔震效果。
C | |
---|---|
简述 | 机台有严苛的振动规范及刚性需求,采用高刚性RC结构达到 最佳隔震。 |
适用机台 | 有微振需求 |
机台有震动需求,机台本身重量不重,以独立脚与高架地板作隔离。
D | |
---|---|
简述 | 机台隔离高架地板震动需求或荷重需求,采用独立脚(大象脚) 支撑形式,支撑设备重量并与高架地板隔离。 |
适用机台 | 隔离高架地板震动 |

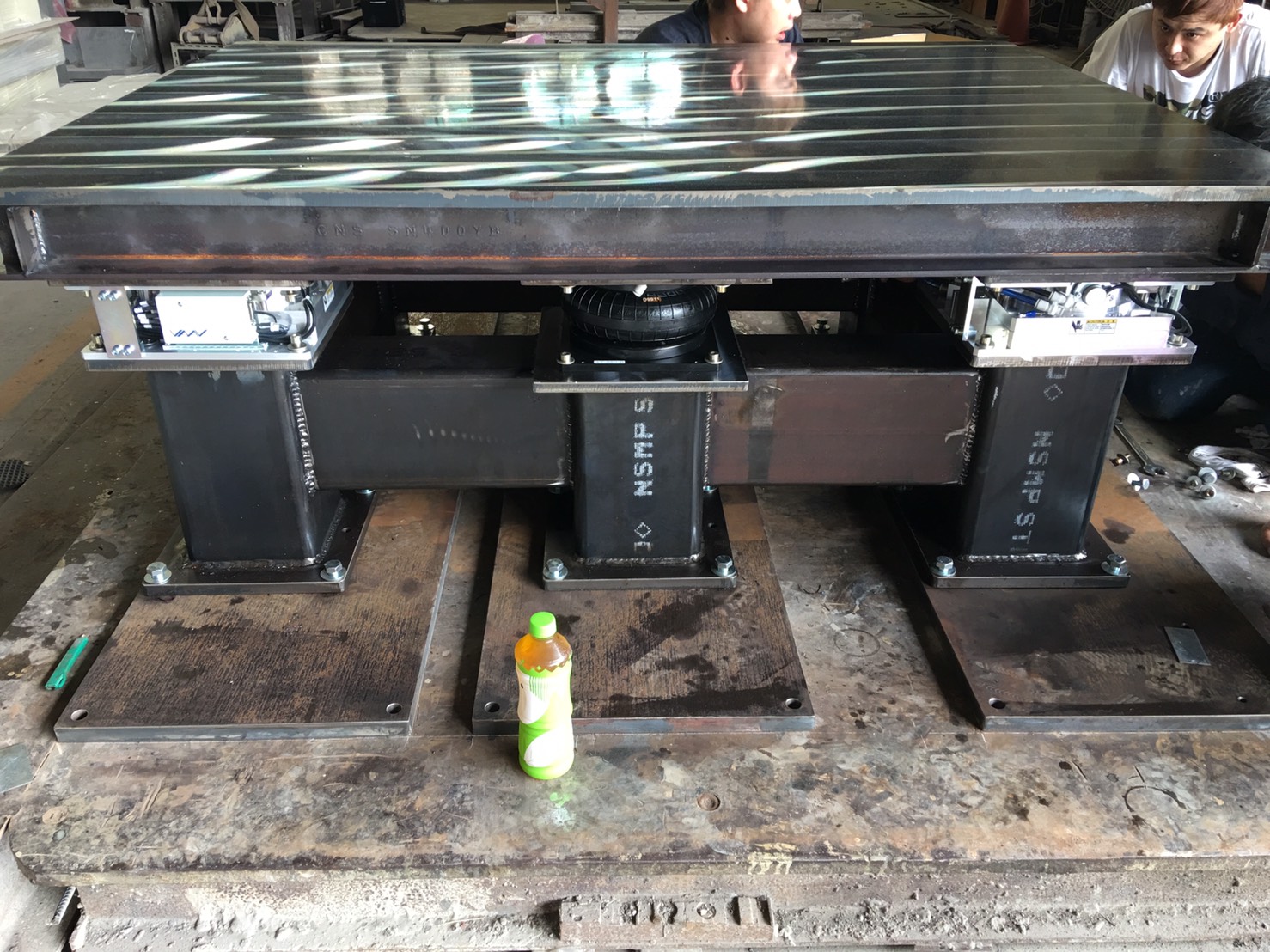

采用主动式隔震设备达到最佳隔震
主动式隔震 | |
---|---|
简述 | 机台有严苛的振动规范或设备安装环境地点振动大于设备需求 规范,采用主动式隔震设备达到最佳隔震。 |
适用机台 | 微振规范VC-E、F、G |
